ComfyUI02 一文搞透Workflow

什么是ComfyUI的Workflow

Workflow是ComfyUI的精髓。所谓Workflow工作流，在ComfyUI这里就是它的节点结构及数据流运转过程。

上图，从最左边加载模型开始，经过中间的CLIP Text Encode对关键词Prompt做处理，加入一个初始的Latent Image，然后是采样器，VAE解码，最后得到生成的图像。

通过节点的方式，除了类似webui那样去填写参数，还可以观察处理过程，这是ComfyUI设计巧妙之处。每次生成的时候，当程序运行到某个环节时，该环节对应的节点就会自动高亮。各节点按当前运行状态依次高亮，非常有利于理解生成式AI模型（Stable Diffusion）的基本原理。

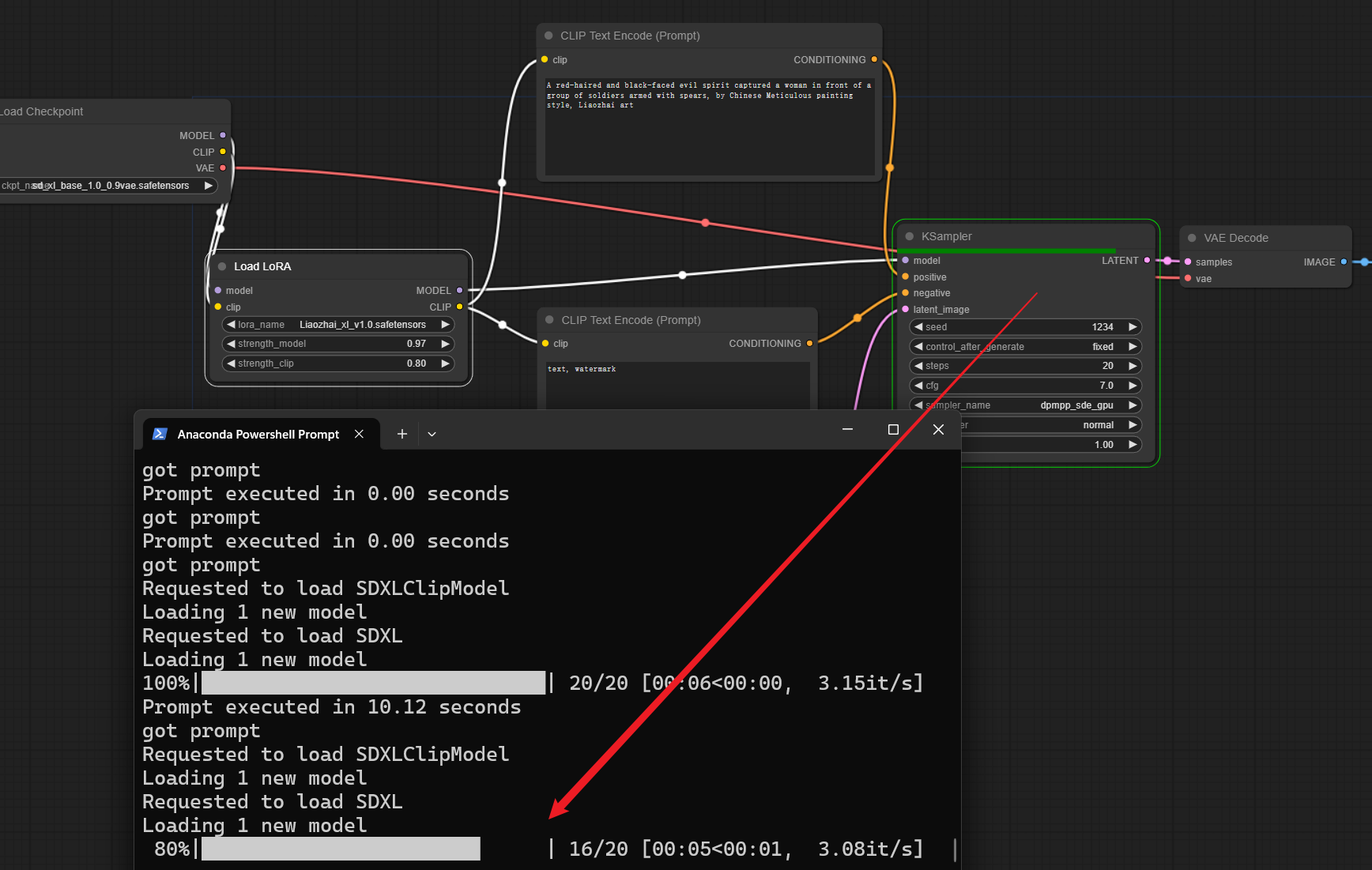

如上图，当运行到采样器在工作时，采样器KSampler节点的绿色框高亮，此时正对应着命令行窗口中的生成进度。

类比webui的使用体验：

  1. 调好参数
  2. 点击生成
  3. 等待结果

除了观察命令行窗口能获得一些生成进度中的信息，在webui界面上，基本还是传统软件的使用思维：

Workflow的快速”复现“

webui中的png info

先回忆一下webui，当想要复现一张图像的生成参数时，可以把这张图拖到png info中进行查看。

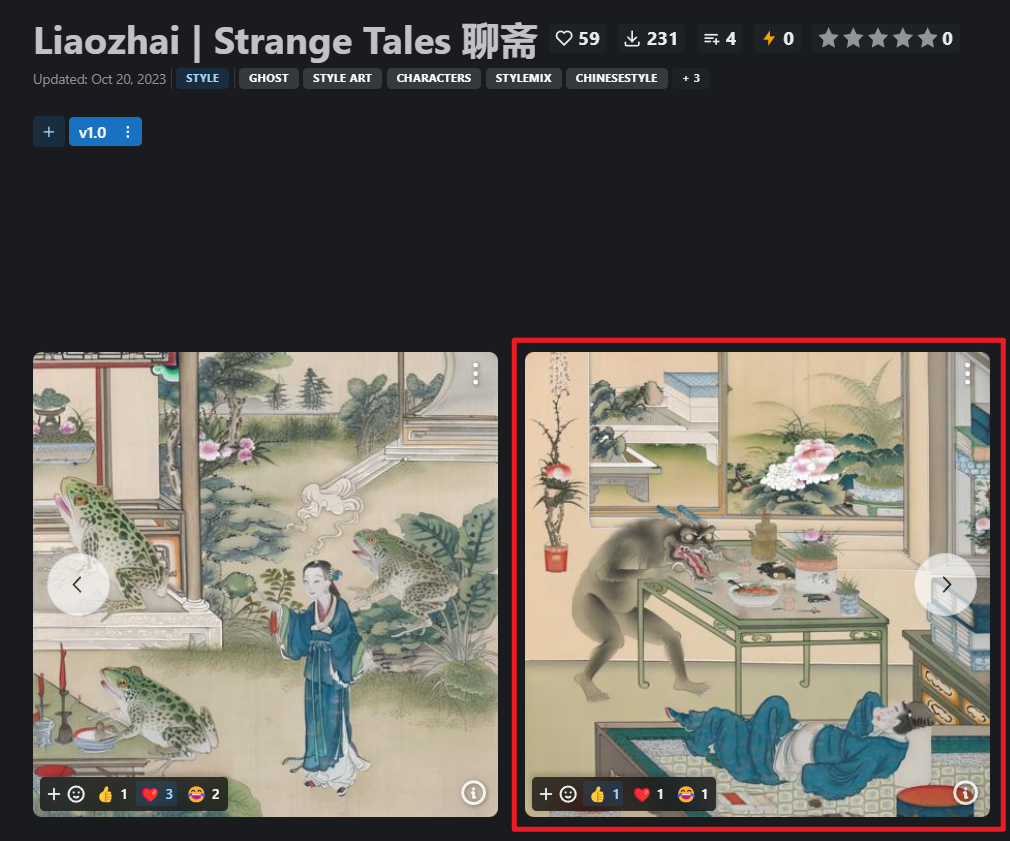

例如在C站中查看这张AI聊斋的图：

可以直接右键保存它，然后拖到webui的PNG Info里，即可查看包含关键词在内的所有参数。

SD webui是把这些信息存在了PNG文件的chunk里，可以简单理解：PNG文件里某个数据块，是可以存储额外的文本信息的。

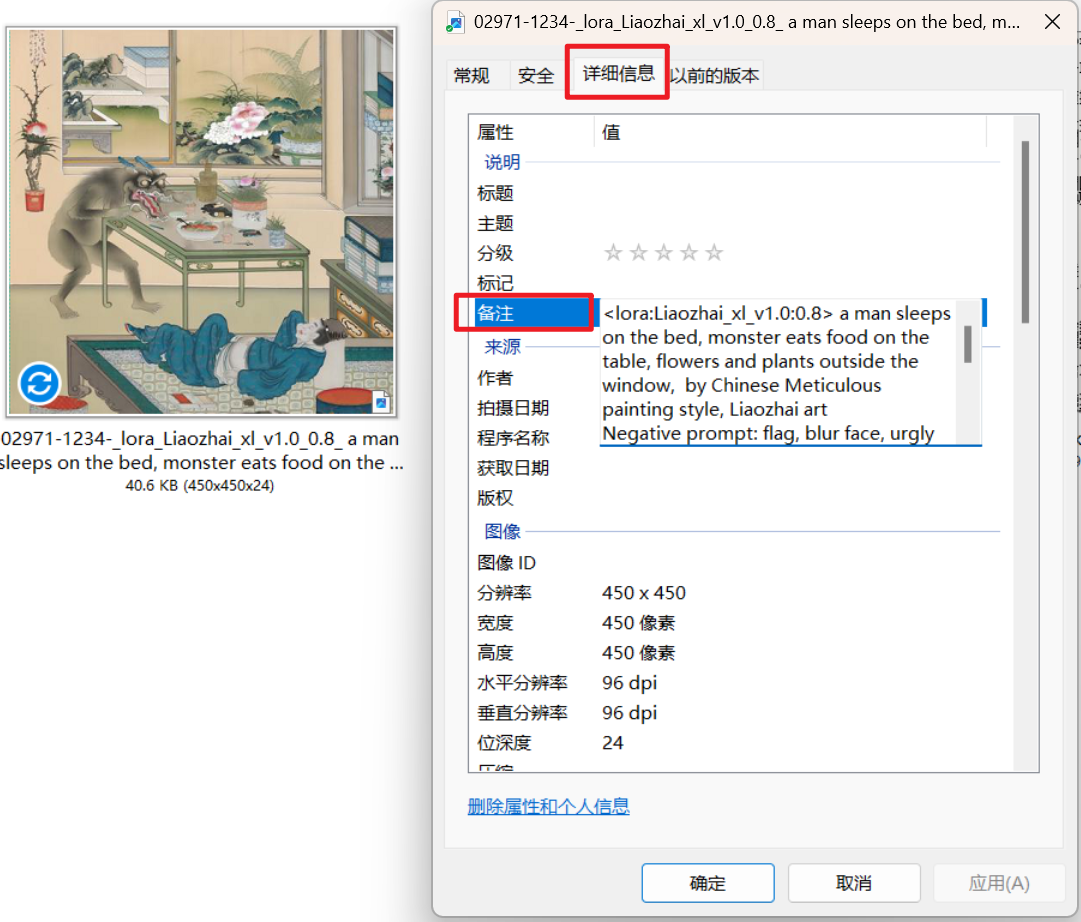

现在最新的webui似乎对存放的字段做了更新，直接右键点击图片，打开”属性“，在”详细信息“的”备注“里就可以查看：

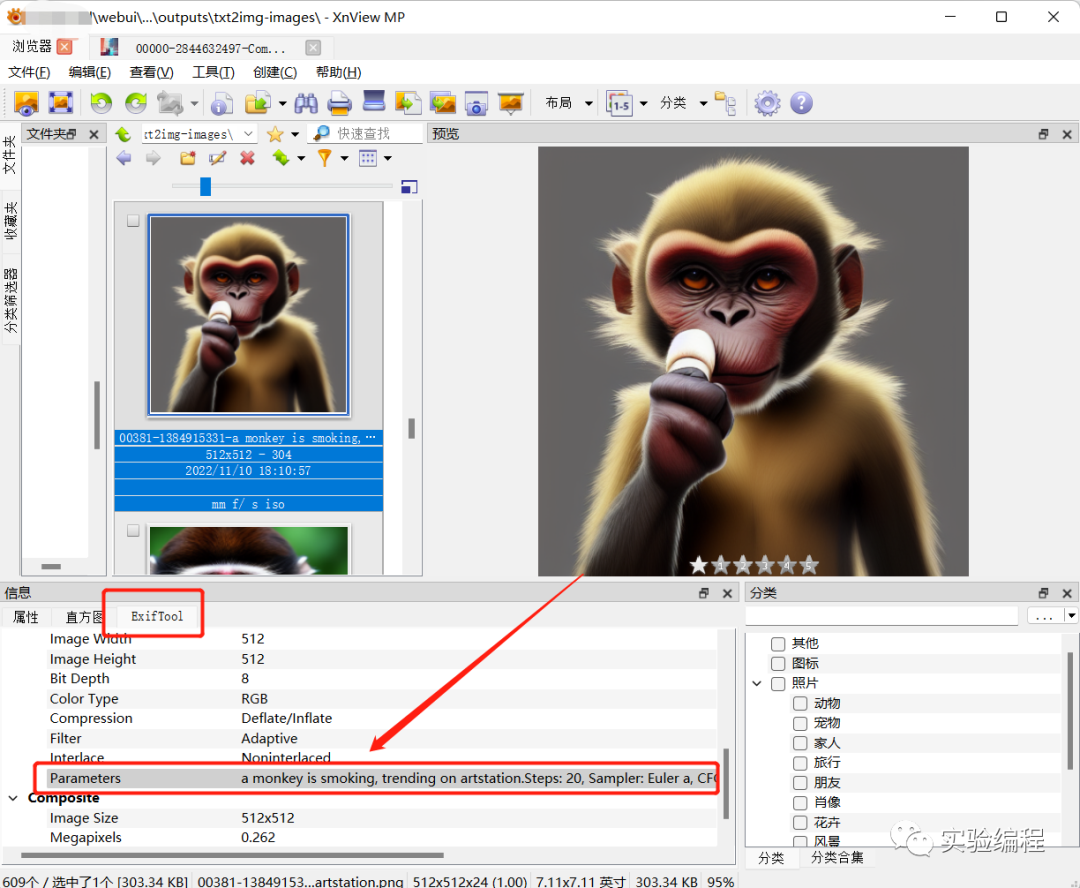

当然很多通用的图像软件都可以查看，例如XnView，在其自带的Exif Tools里就可以看：

额外知识：这些信息也可以从图片中抹去，详见去年写的这一篇：

关键词保护！如何从StableDiffusion(webui)生成图片中抹去prompt信息

ComfyUI中的Workflow

回到ComfyUI，每次生成的这些参数，在ComfyUI里也可以用类似的方式保存和读取。

用ComfyUI生成一张图：

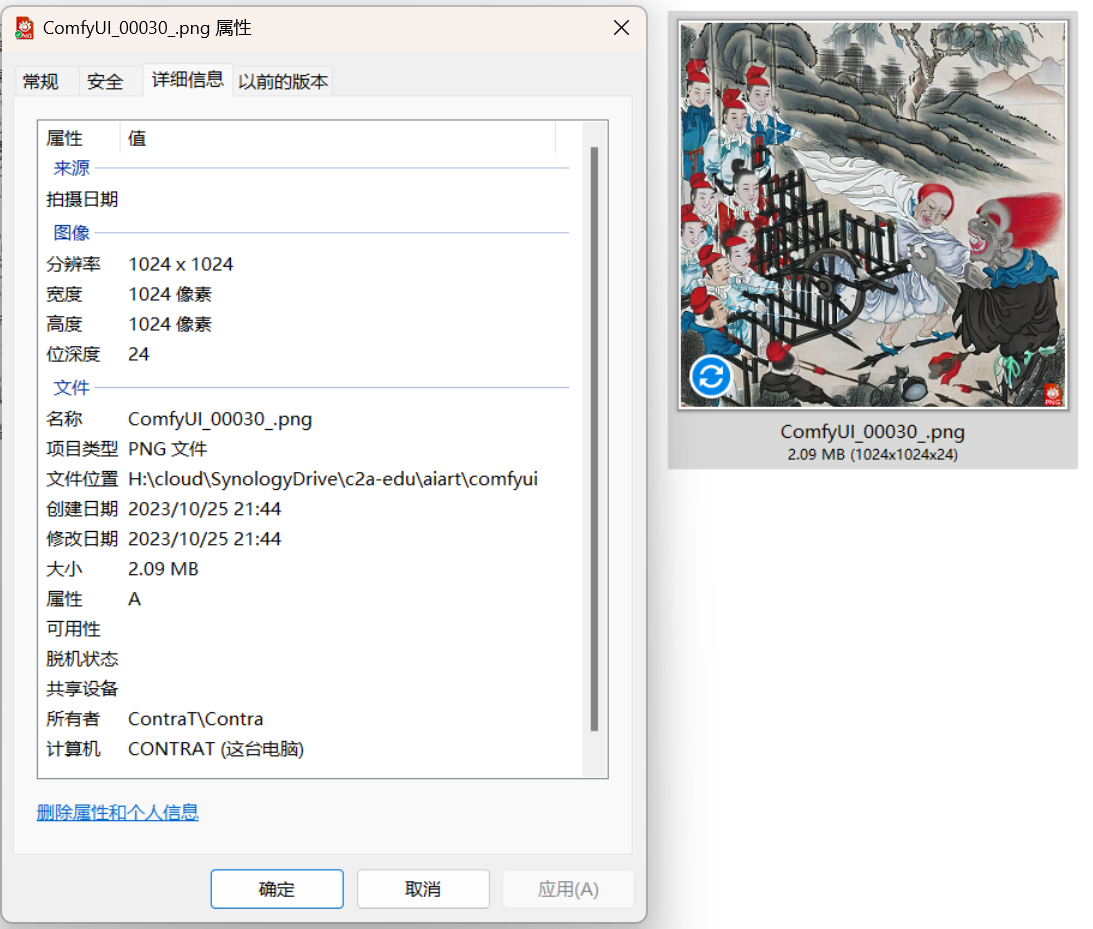

同样用右键查看属性：

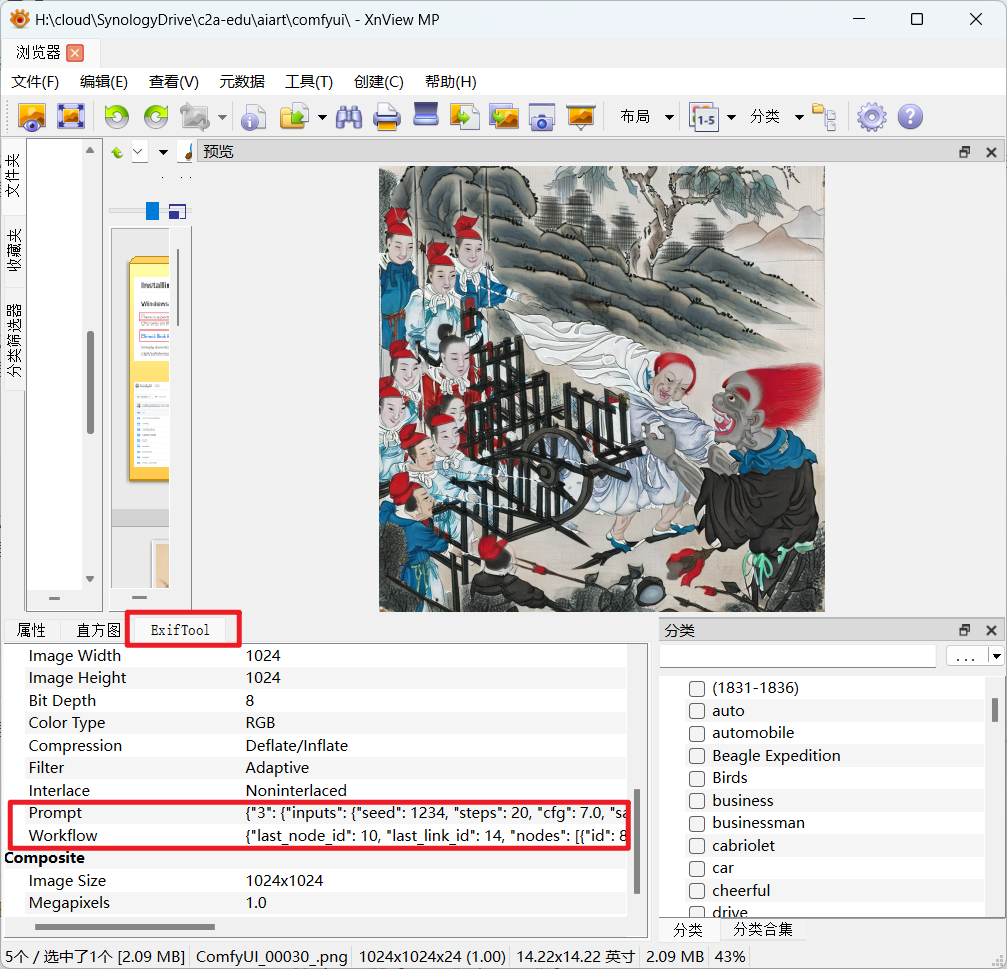

没有找到相关信息，没关系，这只能说明Windows资源管理器能读取的字段里没有。用XnView MP打开它：

这就能看到了，它分了两个字段，一个是Prompt，里面包含类似png info的信息：

Prompt   {"3": {"inputs": {"seed": 1234, "steps": 20, "cfg": 7.0, "sampler_name": "dpmpp_sde_gpu", "scheduler": "normal", "denoise": 1.0, "model": ["10", 0], "positive": ["6", 0], "negative": ["7", 0], "latent_image": ["5", 0]}, "class_type": "KSampler"}, "4": {"inputs": {"ckpt_name": "sd_xl_base_1.0_0.9vae.safetensors"}, "class_type": "CheckpointLoaderSimple"}, "5": {"inputs": {"width": 1024, "height": 1024, "batch_size": 1}, "class_type": "EmptyLatentImage"}, "6": {"inputs": {"text": "A red-haired and black-faced evil spirit captured a woman in front of a group of soldiers armed with spears, by Chinese Meticulous painting style, Liaozhai art", "clip": ["10", 1]}, "class_type": "CLIPTextEncode"}, "7": {"inputs": {"text": "text, watermark", "clip": ["10", 1]}, "class_type": "CLIPTextEncode"}, "8": {"inputs": {"samples": ["3", 0], "vae": ["4", 2]}, "class_type": "VAEDecode"}, "9": {"inputs": {"filename_prefix": "ComfyUI", "images": ["8", 0]}, "class_type": "SaveImage"}, "10": {"inputs": {"lora_name": "Liaozhai_xl_v1.0.safetensors", "strength_model": 0.9500000000000001, "strength_clip": 0.8, "model": ["4", 0], "clip": ["4", 1]}, "class_type": "LoraLoader"}}

还多了一个字段是Workflow：

Workflow     {"last_node_id": 10, "last_link_id": 14, "nodes": [{"id": 8, "type": "VAEDecode", "pos": [1209, 188], "size": {"0": 210, "1": 46}, "flags": {}, "order": 6, "mode": 0, "inputs": [{"name": "samples", "type": "LATENT", "link": 7}, {"name": "vae", "type": "VAE", "link": 8}], "outputs": [{"name": "IMAGE", "type": "IMAGE", "links": [9], "slot_index": 0}],
...

太长删掉了一些。能看出来里面存放的就是那些节点信息，例如编号id、位置坐标pos等。当ComfyUI加载这些信息时，就能完美”复现“所有的节点结构，以及每个节点中的各项参数。

ComfyUI加载生成图片中的Workflow

webui通过png info来反查参数，那么在ComfyUI中呢，更简单了，直接把生成的图拖到网页窗口中即可。

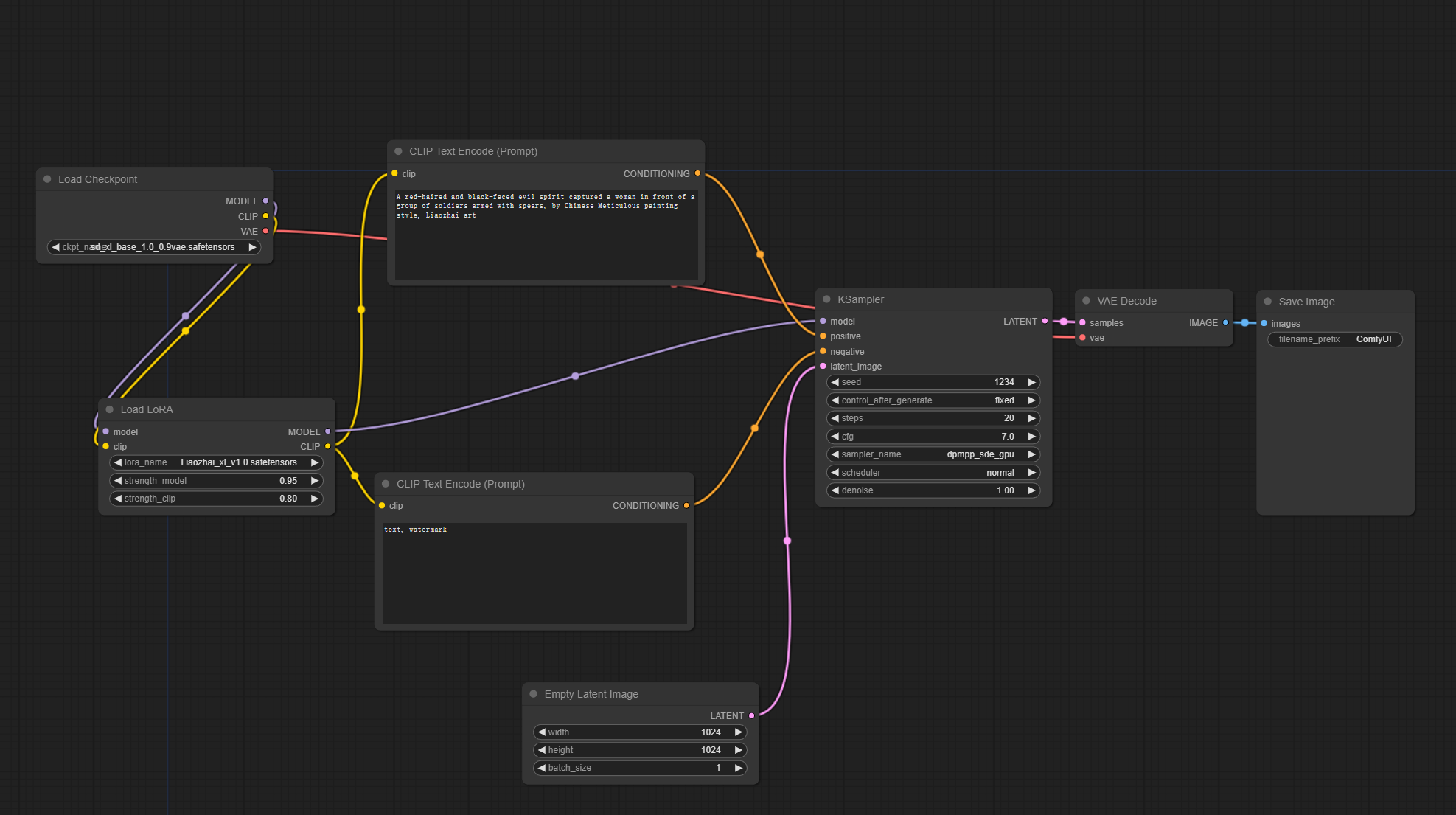

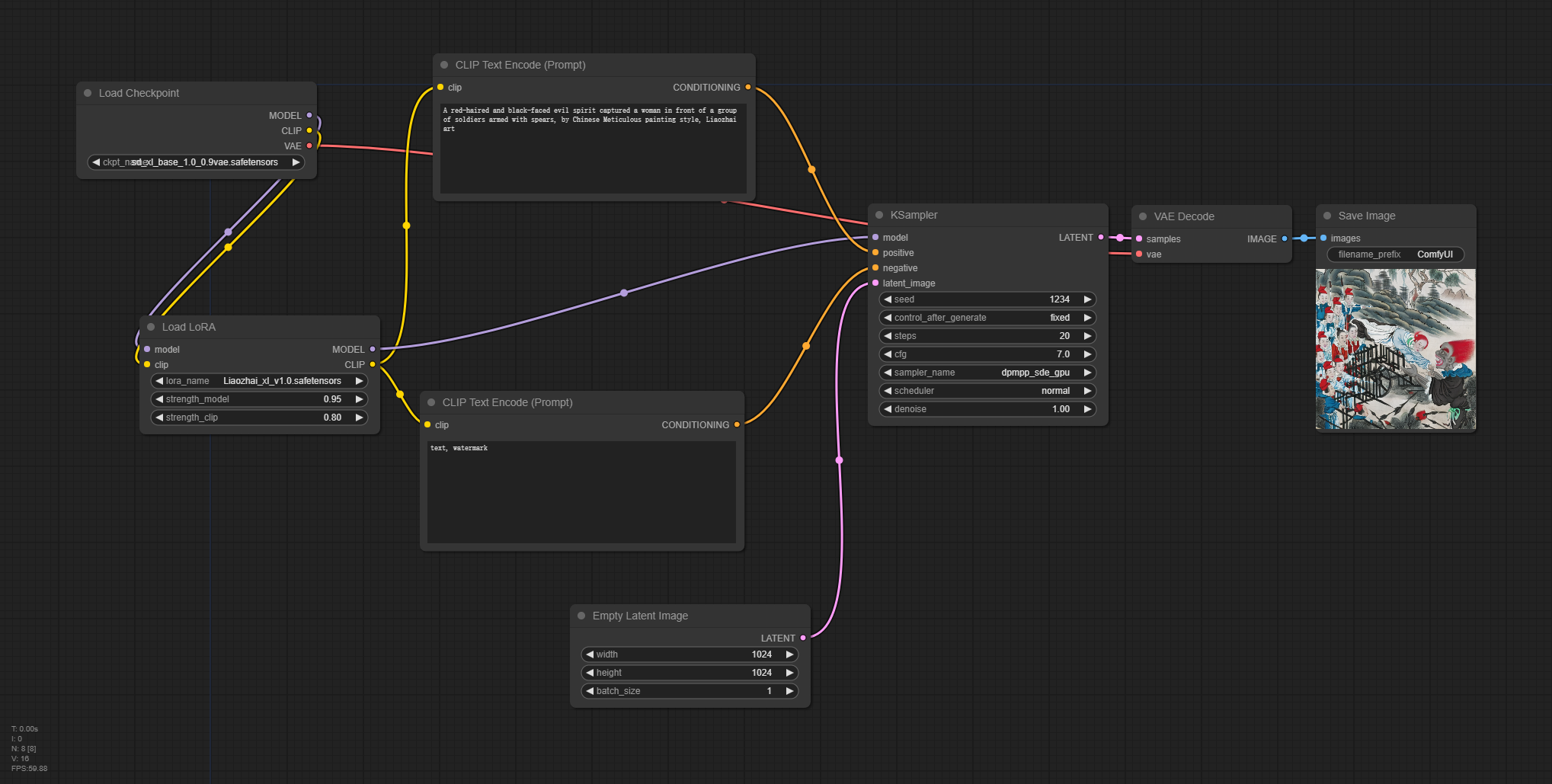

拖进窗口放手可得：

提醒：拖进去前如果需要的话记得备份之前的Workflow。

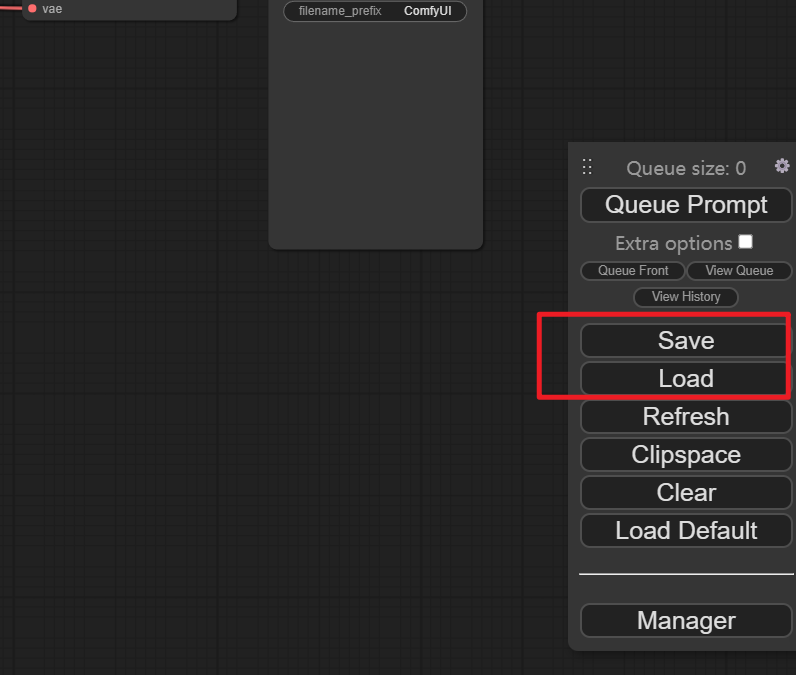

另外，ComfyUI也可以专门保存Workflow文件，点击侧边栏中的Save和Load，进行保存与加载：

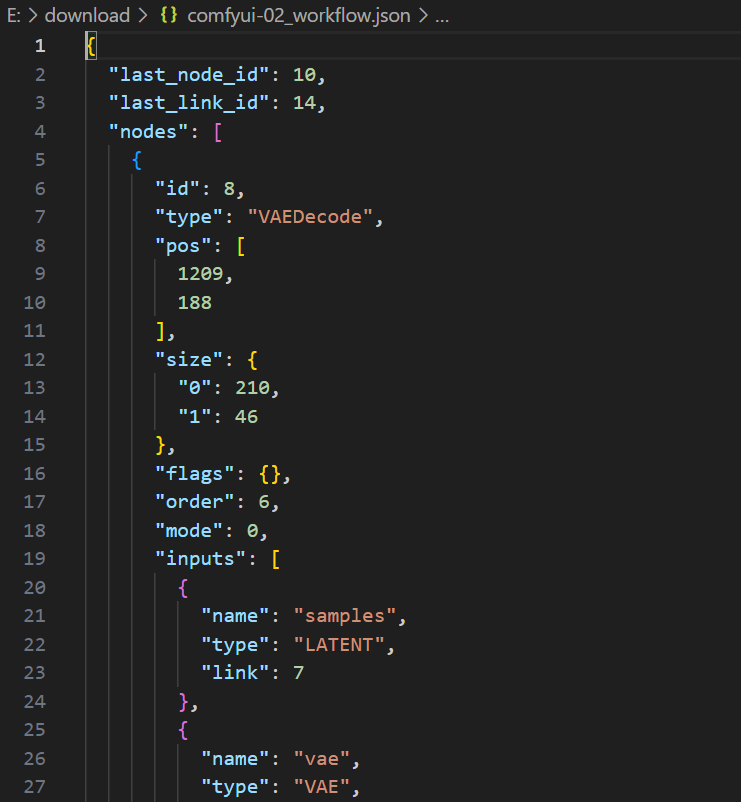

保存后得到的文件默认是workflow.json，可以用文本编辑器打开查看：

把Workflow信息与工作界面截图存在一起

Workflow信息除了能单独存成json文件，或者存在生成的图片中，还能存在工作界面截图中，这样更加直观：

安装这个插件即可：ComfyUI-Custom-Scripts https://github.com/pythongosssss/ComfyUI-Custom-Scripts

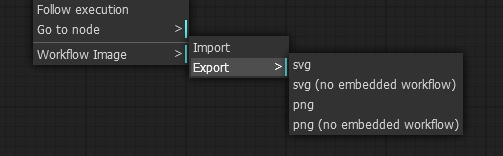

该插件有很多脚手架功能，保存Workflow Images是其中一项。 https://github.com/pythongosssss/ComfyUI-Custom-Scripts/tree/main#workflow-images

ComfyUI插件的安装方法，放在下一课中。

Workflow资源

在这个网站里有大量ComfyUI Workflow，可以直接下载，然后用本课的方法打开。 https://comfyworkflows.com/

Workflow与data driving

多说两句，webui的png info，存的是data，是静态的，更像是web2.0时代的数据驱动。在使用webui时，关注点是生成的图片结果，以及相应的关键词与各项参数。如传统软件一样，还是相对黑盒。

而ComfyUI对Workflow的存取方式，在关注数据的基础上多了一层工作流，即除了结果，还关注内部过程。这可能用多了就会有体会，会引导你下意识的去想着如何优化或改造工作流，带来更多的灵活可能性。

另，节点式与dataflow或workflow也不是新事物，我2005年开始接触的节点式编程环境MaxMSP，从其诞生距今已经三十多年了。

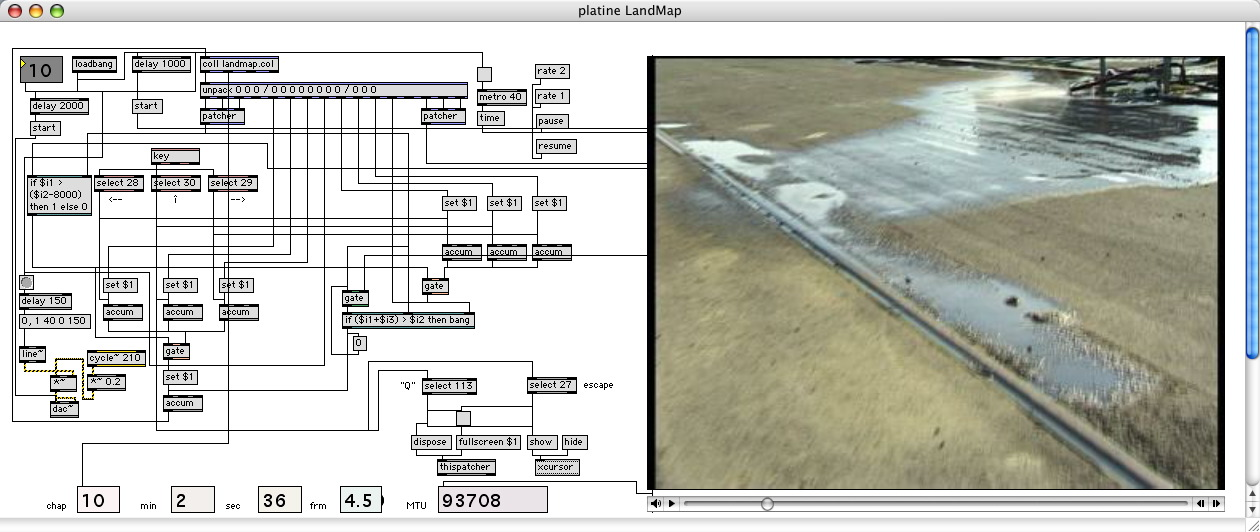

图自Wiki，上古版本的MaxMSP界面。 https://en.wikipedia.org/wiki/Max_(software)
